在汽车内饰的日常使用中，仪表盘、门板等部件难免会遭遇钥匙、指甲等硬物的无意刮擦。如何量化评估这些材料的“耐刮擦”性能，确保在长期使用后依然保持美观？Taber710五指刮擦测试仪正是为此而生的标准化检测工具，它通过模拟真实场景，为材料研发与质量控制提供可复现的数据支撑。


　　一、模拟真实损伤的测试原理

　　Taber710五指刮擦测试仪的核心设计理念是模拟而非破坏。它并不追求极限条件下的材料失效，而是专注于再现日常使用中可能出现的刮痕。

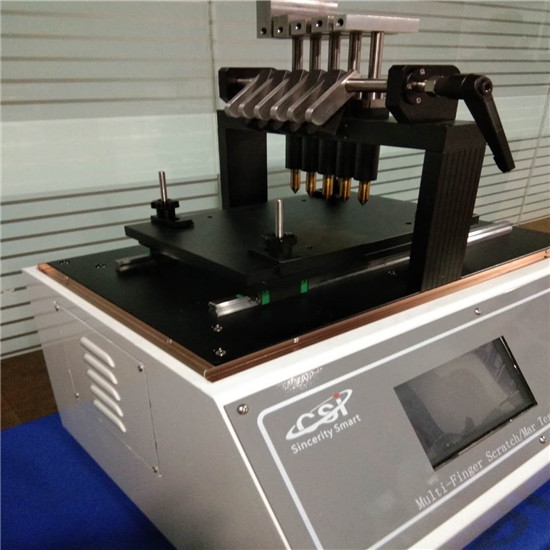

　　1.“五指”独立加载系统：设备配备五根独立的加载轴杆，每根杆可安装不同规格的刮擦指（通常为碳化钨或PMMA材质），并施加不同的法向载荷（常见范围2N–20N）。测试时，样品固定在气动或电机驱动的平台上，以恒定速度（如100mm/s）通过刮擦指下方，在表面留下五道平行的划痕。

　　2.关键参数可调：与固定模式的测试不同，Taber710允许用户根据材料特性与测试标准，灵活设定刮擦行程（通常10–200mm）、运动速度及刮擦周期。这种设计使其能够覆盖从柔软涂层到硬质塑料的广泛测试需求。

　　二、核心性能与技术特点

　　1.高精度加载与耐磨接触

　　设备采用砝码直接加载或配重块方式，确保垂直压力误差小于1%。刮擦指尖通常选用高硬度、高耐磨的碳化钨（WC）材料，直径可选1mm（模拟尖锐硬物）或7mm（模拟钝物），保证了长期测试中接触点的稳定性，避免因刮头磨损导致的数据漂移。

　　2.广泛的适用性

　　虽然主要面向汽车内饰（塑料、橡胶、皮革、织物、涂层及复合材料），但其测试能力也延伸至油毡、软金属、油漆和油墨等硬质材料。无论是平滑表面还是带有纹理的饰件，设备都能通过可调节的样品夹具实现有效固定与测试。

　　3.标准化与合规性

　　Taber710的设计严格遵循汽车行业的通用规范，支持FordBN108-13、GeneralMotorsGMN3943、GMW14688等主流车企标准。其测试结果在材料供应商与主机厂之间具备良好的互认性，是材料准入验证的常用设备。

　　三、测试流程与结果评估

　　1.样品准备：通常要求样品平整，尺寸建议不小于125mm×300mm，厚度一般不超过22mm。对于不规则成品件，需使用特殊夹具确保测试区域水平。

　　2.测试执行：设定好载荷、行程和速度后，设备自动完成单向刮擦。通常建议在标准光源箱（如D65）或明亮的自然光下进行测试，以消除环境光对视觉评估的干扰。

　　3.结果判读：评估方式多样，既可以通过肉眼观察划痕的可见度进行感官评级（如1-5级），也可以借助色差计测量刮擦前后的色差（ΔE），或使用光泽度仪检测表面光泽变化。对于研发人员，找到材料出现不可接受损伤的临界载荷（如10N时出现明显白痕）是优化配方的关键目标。

　　四、在材料开发与质控中的应用价值

　　1.材料研发阶段：通过对比不同配方或不同添加剂（如爽滑剂）在相同刮擦条件下的表现，快速筛选出抗刮擦性能优的配方方案。

　　2.质量控制阶段：作为入厂检验或批次抽检工具，确保供应商提供的材料性能稳定。若某批次材料在标准测试力下出现异常划痕，可及时追溯工艺问题。

　　3.失效分析：当客户投诉内饰件出现易划伤问题时，使用Taber710复现损伤模式，有助于定位是材料本身耐刮性不足，还是表面处理工艺（如喷涂、覆膜）存在缺陷。

　　结语

　　Taber710五指刮擦测试仪的价值在于将主观的“耐刮”感受转化为客观的、可比较的测试数据。在汽车内饰日益追求质感与耐用性的今天，它已成为连接材料科学、工艺制造与终端用户体验的重要检测桥梁，帮助工程师在实验室里预见产品在真实世界中的表现。
